精密デジタルハイトゲージ
Jan 09, 2026| 主な情報
構造構成:

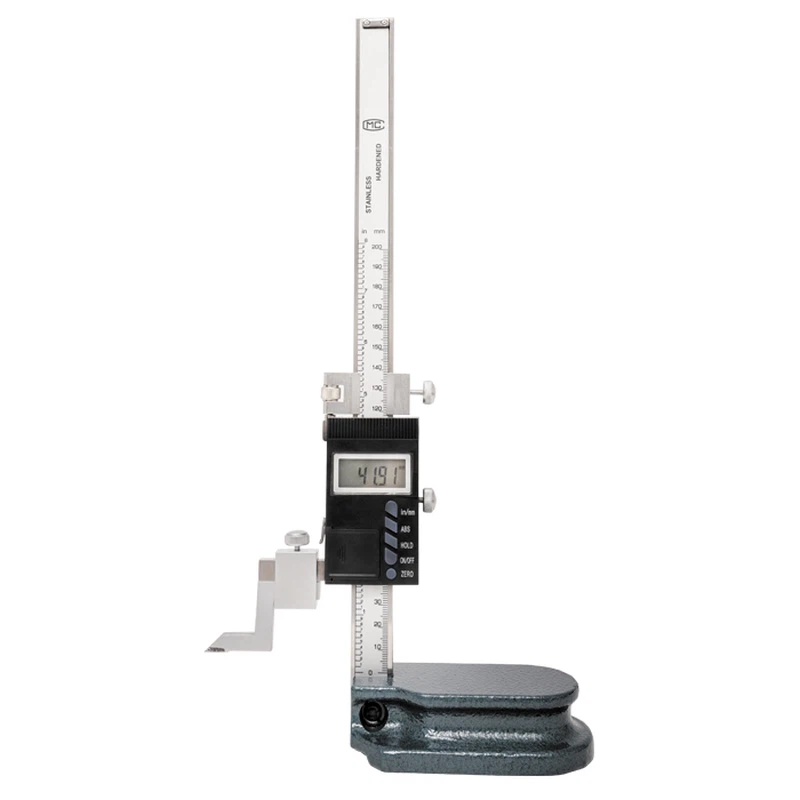

デジタル身長計は通常、ベース、ハンドホイール、ゲージ本体、微調整装置、ゲージ フレーム、測定ジョーで構成されています。{0}ベースは安定したサポートを提供します。ハンドルはゲージフレームを素早く動かすために使用されます。微調整デバイスにより、正確な微調整が可能です。-測定ジョーは測定対象のワークピースに接触して測定データを取得します。デジタル表示画面は測定結果を表示するために使用されます。
仕様:測定範囲は 0 ～ 300 mm、0 ～ 500 mm、0 ～ 1000 mm、0 ～ 1500 mm、0 ～ 2000 mm です。アプリケーションに応じて、シングルカラムタイプとダブルカラムタイプが利用可能です。-ダブルカラム タイプは主に高精度の用途や、より大きな測定範囲が必要な用途に使用されます。一方、シングルカラム タイプは 0 ～ 300 mm および 0 ～ 500 mm の範囲でよく使用されます。-
該当するシナリオ:
加工:シャフト、ハウジング、プレート部品の寸法検証（エンジンブロックの段差の高さ、携帯電話フレームの肉厚など）。
電子機器製造:PCBの厚さ、チップパッケージの高さ、コネクタバンプの高さの測定。
金型加工：金型キャビティ深さ、金型コア高さ、ゲートサイズの測定。
動作原理:
デジタル身長計は通常、測定要素として光学式スケールまたは静電容量式スケールを使用します。測定ジョーが動くと、スケールは対応する電気信号を生成します。この電気信号は電子回路によって処理され、測定された高さの値としてデジタル画面に表示されます。
測定精度:測定精度はモデルや仕様によって異なりますが、高い精度を実現します。たとえば、Nikon の MF-501+TC-200 デジタル ハイト ゲージの測定範囲は 0 ～ 50 mm、精度は ±1 μm です。
身長計の使い方は？
1. ご使用前にゲージ本体、測定爪、ベースを柔らかい布で拭いてください。
2. アイテムを安定した作業台に置き、電源スイッチを押し、バッテリーとディスプレイが正しく機能していることを確認します。
3. 固定ネジを緩め、ゲージ フレームを移動し、すべてのコンポーネントが適切に動作していることを確認します。
4. 測定中は、通常、プラットフォームの表面がゼロ基準として使用されます。ワークピースをプラットフォーム上に置き、測定箇所に接触するまで測定ジョーを動かすと、デジタルディスプレイに測定結果が表示されます。
5. 測定後は電源を切り、速やかにゲージを清掃し、適切に保管してください。
主な利点:
LCD/LED画面には測定値が直接表示され、単位(mm/インチ)を自由に切り替え可能で、国際貿易用途のニーズに対応します。これにより、スケールの読み取りと推定の必要性がなくなり、従来の機械定規に伴う視差や推定エラーが回避されます。
グレーティングスケールまたは容量性グレーティングスケールを測定コアとして使用すると、精度は±0.001 mm～±0.02 mm（仕様による）に達し、再現性は0.005 mm以下で、精密製造の厳しい要件を満たします。
任意の位置でのゼロ設定をサポートし（たとえば、ワーク表面を一時的なゼロ基準として使用）、相対測定が可能になり、測定の柔軟性と精度がさらに向上します。
測定範囲は 0 ～ 150 mm (ミニ タイプ、電子部品に適しています) から 0 ～ 3000 mm (大型のデュアルコラム タイプ、大型の装置やワークに適しています) まであり、さまざまな業界の測定ニーズに対応します。
