外径マイクロメータを使ってベアリングの外径を測定するにはどうすればいいですか？

ベアリングの外形寸法を正確に測定することは、自動車から航空宇宙に至るまで、さまざまな産業において非常に重要です。信頼できる外側マイクロメーターのサプライヤーとして、私はこれらの測定における精度の重要性を理解しています。このブログ投稿では、外側マイクロメーターを使用してベアリングの外側寸法を測定するプロセスを説明し、正確な結果を保証するための貴重な洞察とヒントを提供します。

外側マイクロメーターについて理解する

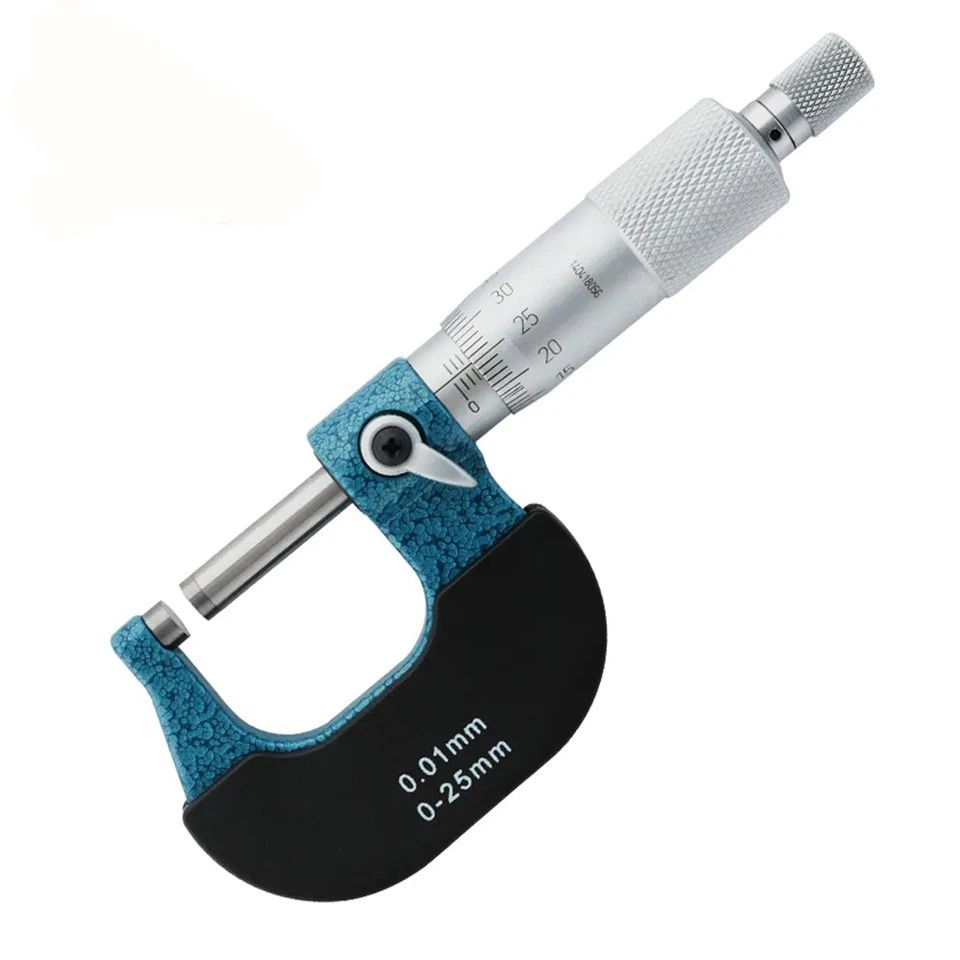

測定プロセスを詳しく説明する前に、まず外側マイクロメーターとは何か、またその仕組みを理解しましょう。外側マイクロメータは外側マイクロメータとも呼ばれ、対象物の外形寸法を高精度に測定するための精密測定器です。 C 型フレーム、スピンドル、アンビル、シンブル、スリーブで構成されます。シンブルを回転させるとスピンドルがフレームに出入りし、アンビルとスピンドルの間の距離を測定できます。

市場ではさまざまなタイプの外側マイクロメーターが入手可能であり、それぞれに独自の特徴と機能があります。たとえば、精密マイクロメータ卓越した精度と信頼性で知られており、専門家の間で人気があります。別のオプションは、電子外側マイクロメーター、簡単かつ正確な測定のためのデジタル読み取り値を提供します。より大きなベアリングを測定する必要がある場合は、外側マイクロメーター 0～150mmあなたにぴったりのツールかもしれません。

測定の準備

正確な測定値を得るには、適切な準備が鍵となります。外側マイクロメーターを使用してベアリングを測定する前に実行する必要がある手順は次のとおりです。

1. マイクロメーターとベアリングを清掃します

外側のマイクロメーターとベアリングの両方がきれいであることを確認してください。測定面に汚れ、破片、または油が付着していると、測定の精度に影響を与える可能性があります。清潔で糸くずの出ない布を使用して、アンビル、スピンドル、ベアリングの外面を拭きます。

2. ゼロ設定を確認します。

測定を行う前に、外側マイクロメーターのゼロ設定を確認してください。アンビルとスピンドルが接触するまでマイクロメーターを静かに閉じます。シンブルはスリーブのゼロマークと一致する必要があります。そうでない場合は、メーカーの指示に従ってゼロ設定を調整する必要がある場合があります。

3. 適切なマイクロメーターを選択します

ベアリングのサイズに適した測定範囲の外側マイクロメーターを選択してください。マイクロメーターの範囲が小さすぎたり、大きすぎたりすると、測定が不正確になる可能性があります。

ベアリングの外形寸法の測定

マイクロメーターとベアリングを準備したら、測定を続行できます。ステップバイステップのガイドは次のとおりです。

1. ベアリングの位置を決めます

ベアリングを平らで安定した面に置きます。測定中に動かないよう、しっかりと設置されていることを確認してください。

2. マイクロメーターを開きます

シンブルを反時計回りにゆっくりと回してマイクロメーターを開きます。アンビルとスピンドルの間の距離は、ベアリングの外径よりわずかに大きくなければなりません。

3. マイクロメーターをベアリング上に置きます

アンビルとマイクロメーターのスピンドルをベアリングの外面に慎重に置きます。アンビルとスピンドルは、ベアリングの軸に垂直な反対側の点でベアリングと接触している必要があります。

4. マイクロメーターを閉じます

アンビルとスピンドルがベアリングにしっかりと接触するまで、シンブルをゆっくりと時計回りに回します。圧力をかけすぎるとベアリングが変形したり、マイクロメータが損傷したりする可能性があるので注意してください。ラチェット ストップ (利用可能な場合) を使用すると、一定の圧力を確保できます。

5. 測定を行う

マイクロメーターを所定の位置に設置し、圧力が正しくなったら、スリーブとシンブルの測定値を読み取ります。スリーブには直線状の目盛りがあり、シンブルには円状の目盛りが付いています。測定値は、スリーブの測定値とシンブルの測定値の合計です。

6. 測定を繰り返します

精度を確保するには、ベアリングの外周のさまざまな点で複数の測定を行ってください。これは、直径の変動を考慮するのに役立ちます。

正確な測定のためのヒント

外側マイクロメーターを使用するときに最も正確な測定を行うのに役立つ追加のヒントをいくつか紹介します。

1. 適切なテクニックを使用する

不均一な圧力がかからないように、マイクロメーターを正しく持ちます。親指と人​​差し指でシンブルを回し、他の指でマイクロメーターのフレームを支えます。

2. 視差エラーを回避する

測定値を読み取るときは、視差エラーを避けるために、目がスケールの真正面にあることを確認してください。視差エラーは、目の位置によって測定値が実際の値と異なって見える場合に発生します。

3. 温度を考慮する

温度はベアリングとマイクロメーターの両方の寸法に影響を与える可能性があります。可能であれば、温度が安定した管理された環境で測定を行ってください。そうでない場合は、測定値に温度補正を適用する必要がある場合があります。

結果の分析と記録

測定後は、結果を分析して記録することが重要です。測定値とベアリングの仕様を比較して、必要な規格を満たしているかどうかを判断します。測定値が許容範囲外の場合、原因を特定するためにさらなる調査が必要になる場合があります。

測定値を明確かつ体系的に記録します。日付、ベアリング識別番号、測定点、測定値などの詳細を含めます。この文書は、品質管理の目的と将来の参照に役立ちます。

結論

外径マイクロメータによるベアリングの外径測定は、正確かつ重要な工程です。このブログ投稿で概説されている手順に従い、適切な技術を使用することで、ベアリングの品質と性能を確保するのに役立つ正確な測定値を得ることができます。

外側マイクロメーターの大手サプライヤーとして、当社はお客様の測定ニーズを満たす高品質マイクロメーターを幅広く提供しています。従来の機械式マイクロメーターでも、最先端の電子式マイクロメーターでも、当社はお客様に最適なツールをご用意しています。外側マイクロメーターのご購入をご検討の場合、または弊社製品についてご質問がございましたら、調達のご相談を承りますので、お気軽にお問い合わせください。私たちは、お客様が正しい選択をし、可能な限り正確な測定結果が得られるようお手伝いいたします。

参考文献

• 『精密測定器ハンドブック』 ジョン・R・オバーグ著
• 外側マイクロメーターのメーカーマニュアル
